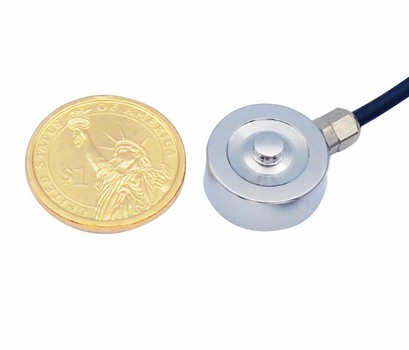

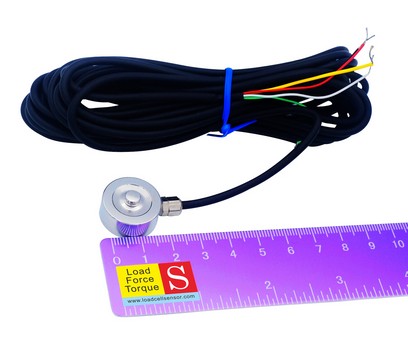

Le capteur de force miniature type bouton LCB05 utilise une structure à diaphragme et comporte un bouton de charge incurvé sur le dessus du transducteur pour garantir que les forces sont appliquées axialement au capteur même en cas de léger désalignement angulaire. Avec des capacités nominales de 5 kgf à 500 kgf disponibles mesurant seulement 20 mm de diamètre et 11 mm de hauteur totale, le modèle LCB05 est populaire pour les applications de mesure de force de compression où la taille compte. Les trous filetés 4xM2,5 autour du bas du capteur peuvent être utilisés pour monter le transducteur de force sur une surface plane en le fixant par le dessous. La cellule de charge de type bouton LCB05 se compose d'un pont complet en pierre de blé haute résistance de 1 000 ohms délivrant une sortie mV proportionnelle à la force appliquée, une sortie 0-5 V, 0-10 V, 4-20 mA peut être obtenue via un amplificateur externe. Construit en acier inoxydable et protégé de l'humidité, le transducteur de force de compression miniature LCB05 est idéal pour être utilisé dans le domaine de la robotique, des outils et machines d'assemblage de micro-composants, de la mesure de la force de serrage et du contrôle des processus industriels.
